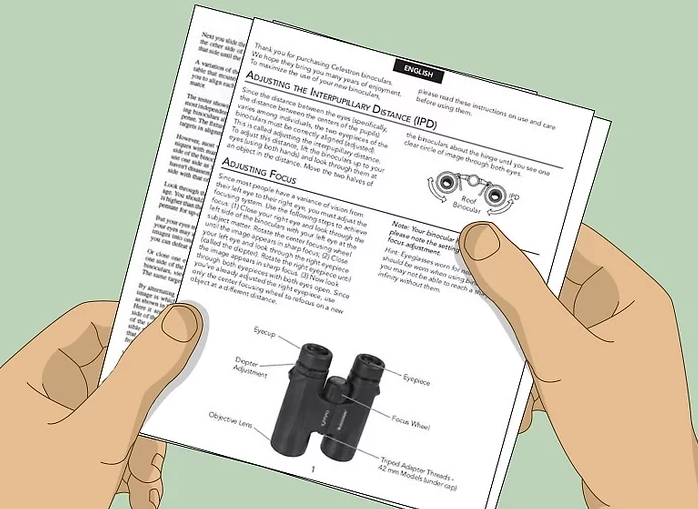

1. Controleer de gebruikershandleiding om te zien waar de schroeven zich bevinden.
Fabrikanten bedekken de stelschroeven meestal met lijm of plastic, zodat u ze niet per ongeluk uit de juiste positie kunt slaan. Dit maakt het echter ook lastig om ze te vinden. Als uw verrekijker met een gebruikershandleiding is geleverd, controleer dan of er een diagram is waarop de schroeven staan. Als dat zo is, is de klus een stuk eenvoudiger.
U kunt ook op internet zoeken naar een diagram van uw binoculaire model. De fabrikant heeft dit mogelijk op een gegeven moment geüpload.
Fabrikanten raden klanten doorgaans aan om niet zelf te proberen de collimatie aan te passen, omdat het gemakkelijk is om de kalibratie van de verrekijker te verknoeien. Daarom verbergen ze de schroeven.

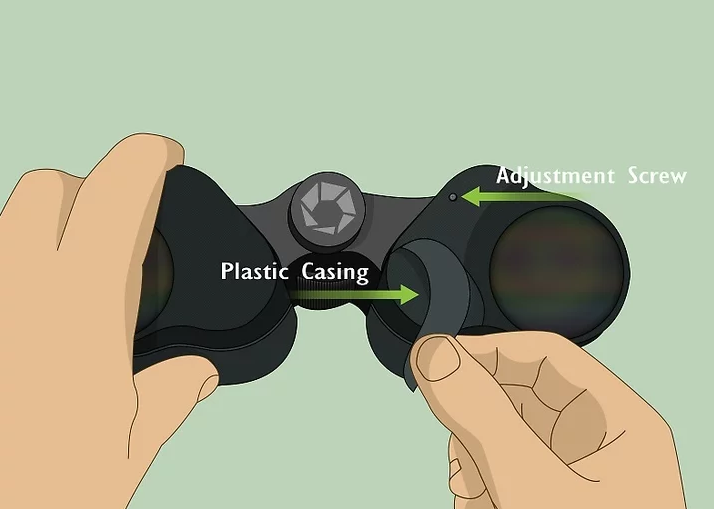

2. Verwijder de plastic behuizing als uw verrekijker die heeft.
Goedkopere verrekijkers hebben soms een plastic behuizing die de stelschroeven bedekt. Controleer de behuizing op verwijderbare schroeven en haal ze eruit om de behuizing te verwijderen. Dit kan de stelschroeven eronder losmaken.
Als er geen schroeven zijn om de behuizing te verwijderen, forceer dit dan niet, want anders kan de verrekijker kapotgaan.

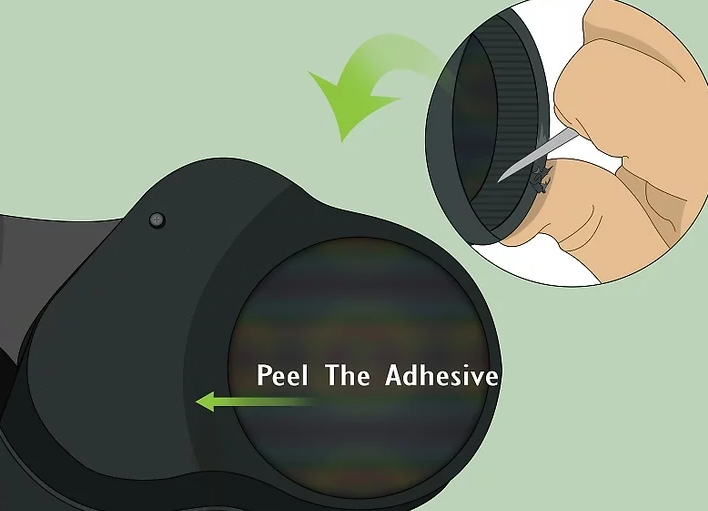

3. Verwijder de lijm rondom de oculairen om de horizontale schroeven te lokaliseren.
De horizontale afstelschroeven zitten langs de achterrand van de verrekijker, net voor de oculairen. Neem een scalpel of scheermesje en scheer de kleeflaag rond de rand weg. Begin direct boven het oculair en werk dan naar de buitenkant van de verrekijker toe. De schroef moet ergens tussen het midden van de verrekijker en de buitenhoek zitten.
Wees heel voorzichtig met het gebruik van een scheermes. Draag dikke handschoenen om te voorkomen dat u zichzelf snijdt.
U zult waarschijnlijk de behuizing van de verrekijker krassen als u de lijm eraf haalt, maar dit is slechts een cosmetisch probleem dat de prestaties niet zal beïnvloeden. Zorg er alleen voor dat u het mes uit de buurt van lenzen houdt.

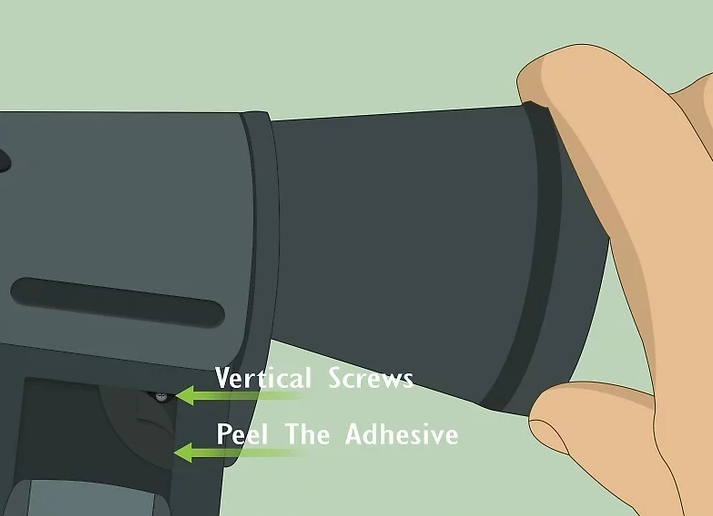

4. Schraap de afdekking bij de focusknop weg om de verticale schroeven te vinden.
De verticale schroeven zitten ongeveer gelijk met de voorkant van de focusknop in het midden van de verrekijker. Je moet ze op dezelfde manier vinden als de horizontale schroeven. Trek de lijm aan beide kanten van de knop los om de verticale schroeven te vinden.

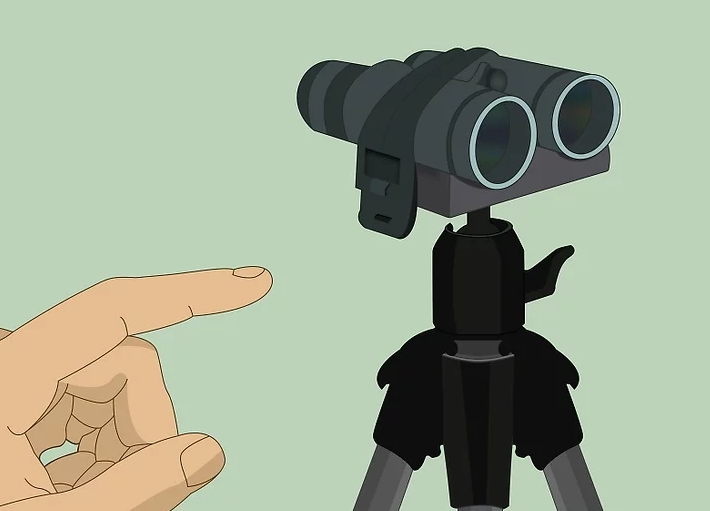

1. Plaats de verrekijker op een statief.
Om de collimatie goed af te stellen, is het belangrijk dat de verrekijker stil blijft staan. Bevestig hem op een verrekijkerstatief om hem stil te houden tijdens de afstelling.
Je kunt een provisorisch statief maken door de verrekijker aan een camera- of telescoopstatief te bevestigen. Een stilstaand stuk hout zou ook kunnen werken.

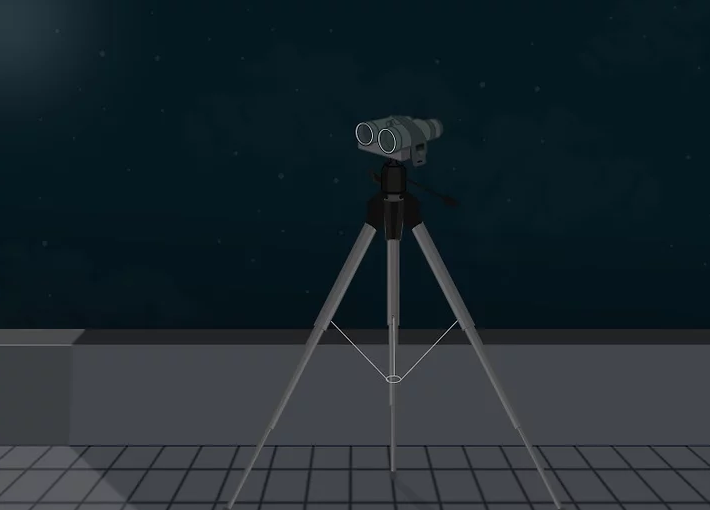

2. Neem de verrekijker mee naar buiten op een heldere nacht.
De nachthemel biedt voldoende doelen om u te helpen uw verrekijker te kalibreren. Kies een heldere nacht met weinig wolken en zet het statief op een stevig oppervlak waar het niet kan bewegen terwijl u werkt.
Het is mogelijk om dit overdag te doen op andere objecten dan sterren. Als je dit doet, kies dan een solide, stilstaand object dat minstens 1 km (0.62 mi) verwijderd is.
3. Richt de verrekijker op de helderste ster die u kunt vinden.
Richt uw verrekijker omhoog en zoek een heldere, prominente ster. Focus er zo goed mogelijk op en zorg ervoor dat de verrekijker in die positie blijft zitten.[8]
Als de collimatie erg afwijkt, dan kan de ster die je kiest eruit zien als 2 sterren. Kijk weg van de verrekijker terwijl je scherpstelt om er zeker van te zijn dat je naar 1 ster kijkt.
Een populair doelwit is Polaris, of de Poolster. Als je op het noordelijk halfrond bent, zou je hem op heldere nachten moeten kunnen vinden.
Gebruik geen groot object zoals de maan. Dit is te groot om de fijne aanpassingen te zien die je moet maken.
4. Maak de rechterlens onscherp.
Dit klinkt misschien tegenstrijdig, maar het maakt het aanpassen van de collimatie veel gemakkelijker. Sluit uw linkeroog en draai de rechterlens naar rechts zodat de ster een grotere, onscherpe cirkel wordt. Open vervolgens uw linkeroog. U zou één gefocuste en één onscherpe ster moeten zien.

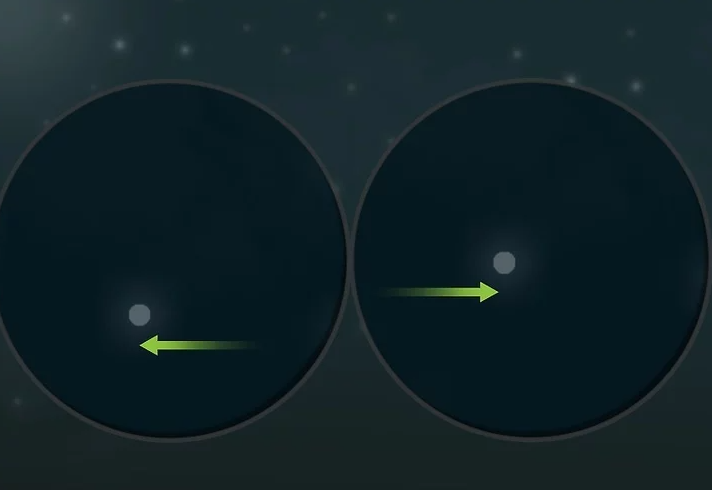

5. Controleer of de afbeeldingen met 2 sterren niet gecentreerd zijn.
Als uw verrekijker niet gecollimeerd is, dan zullen de 2 beelden niet op één lijn liggen. De gefocuste ster zal niet direct in het midden van de niet-gefocuste ster zitten. Dit geeft aan dat uw collimatie moet worden aangepast. Houd de lens niet gefocust, zodat het gemakkelijker is om aanpassingen te maken.[10]
Als de gefocuste ster precies in het midden van de niet-gefocuste ster zit, dan is je collimatie prima. Je hoeft geen verdere aanpassingen te doen.
Zelfs als het dubbelzien al duidelijk is voordat u de lens uitschakelt, maakt dit het uitlijnen van de beelden een stuk eenvoudiger.
1. Draai elke afstelschroef lichtjes om te zien welk effect dit op de afbeelding heeft.
De 4 schroeven draaien de prisma's allemaal in verschillende richtingen, wat de collimatie beïnvloedt. Begin met een gevoel te krijgen voor hoe elke schroef het beeld beïnvloedt. Gebruik een kleine, sieradengrote platte schroevendraaier. Draai 1 van de schroeven 1/8 slag naar rechts en kijk wat er gebeurt, en draai hem dan terug. Herhaal dit voor elke schroef om te bepalen welke aanpassingen u moet maken.
Er is veel trial and error nodig om de prisma's aan te passen, dus wees voorbereid om de schroeven meerdere keren heen en weer te draaien om de juiste positie te vinden. Zelfs professionals hebben een paar pogingen nodig om het goed te krijgen.
Omdat de verrekijker prisma's gebruikt, zal het draaien aan de schroeven het beeld niet recht in een richting verplaatsen. In plaats daarvan zullen ze de beelden diagonaal naar links of rechts laten bewegen. Dit maakt het aanpassen van het beeld lastig.

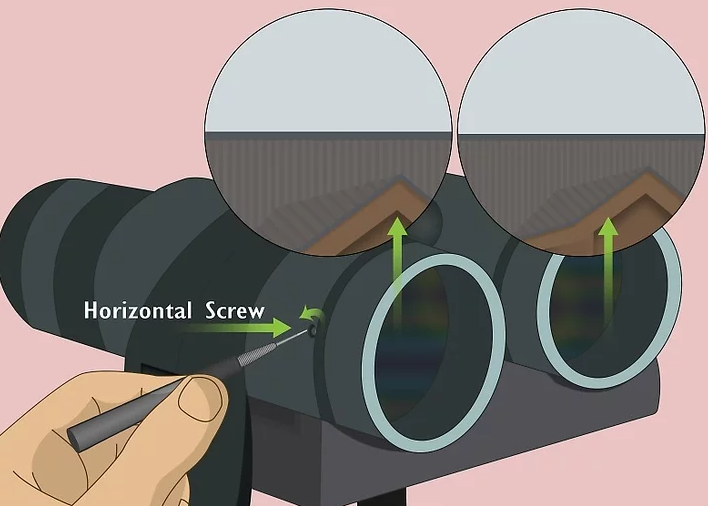

2. Draai een horizontale schroef vast totdat de afbeeldingen half dicht bij elkaar staan.Het is het beste om te beginnen met de horizontale schroeven, omdat deze vaker uit de lijn vallen dan de verticale. Gebruik wat je hebt geleerd tijdens het aanpassen van alle 4 de schroeven, en kies een horizontale die de afbeeldingen dichter bij elkaar brengt. Draai hem langzaam totdat de afbeeldingen ongeveer halverwege dichter bij elkaar zijn dan ze waren.
Het is belangrijk om maar half aan te passen, want de beeldkwaliteit zal dalen als je maar 1 kant aanpast. De 2 kanten moeten gelijk worden aangepast om de foto te behouden.
3. Draai aan de andere horizontale schroef om de afbeeldingen samen te voegen.
Schakel over naar de andere horizontale schroef en draai deze langzaam zodat de beelden steeds dichterbij komen. Stop wanneer ze gelijk zijn, of niet dichter bij elkaar komen.[13]
De verrekijker moet mogelijk nog verticaal worden afgesteld, wat betekent dat de beelden nog niet gecentreerd zijn. Wanneer de beelden weer verder van elkaar af komen te staan, heb je alle horizontale afstellingen gedaan die je kunt doen.

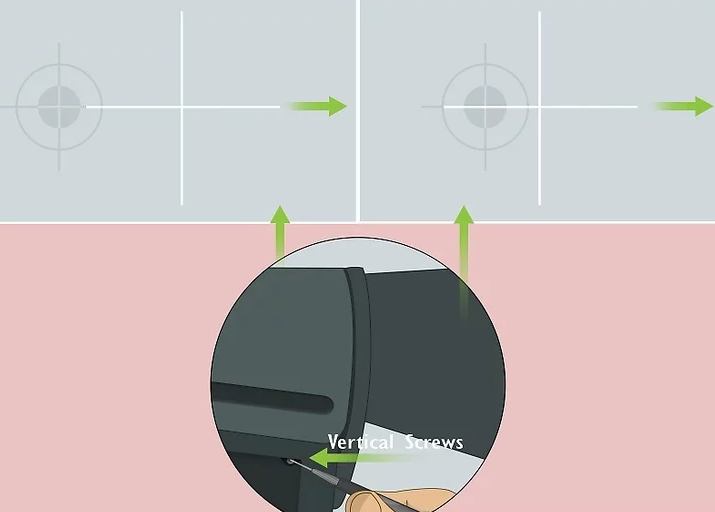

4. Pas de verticale schroeven aan als de afbeeldingen nog niet gecentreerd zijn.
Wanneer u alle horizontale aanpassingen hebt gemaakt die u kunt, schakelt u over naar de verticale schroeven. Draai 1 lichtjes en kijk of de afbeeldingen hierdoor dichterbij komen. Als dat zo is, ga dan in die richting door totdat de afbeeldingen halverwege dichterbij zijn. Pas vervolgens de andere verticale schroef aan totdat de afbeeldingen gecentreerd zijn.
5. Stel de juiste lens opnieuw scherp en kijk of het beeld beter is.
Wanneer u denkt dat de beelden op elkaar liggen, draait u de rechterknop terug naar de oorspronkelijke positie en kijkt u of het beeld is verbeterd. Als het helder is en het dubbelzien is verdwenen, dan was uw aanpassing succesvol.[14]
Voor een snelle test om te zien of de collimatie beter is, sluit je ogen 5 seconden en open ze dan weer. Als de ster er nog steeds uitziet als één afbeelding, dan is je collimatie goed. Als het eruitziet als 2 afbeeldingen die snel samenkomen, dan heb je nog meer aanpassing nodig.
